Basınçlı döküm basınçlı kalıp, düzgün, karmaşık şekilli parçaları verimli bir şekilde üretmek için erimiş demir dışı metallerin yüksek basınç altında hassas bir şekilde işlenmiş bir boşluğa zorlanmasını içeren basınçlı döküm işlemi için gerekli olan yüksek hassasiyetli kalıcı metalik bir araçtır. Dökümlerin kalitesini, hassasiyetini ve üretim verimliliğini belirleyen temel bileşen olarak otomotiv, havacılık, tüketici elektroniği ve ev aletleri gibi modern imalat endüstrilerinde yeri doldurulamaz bir rol oynamaktadır.

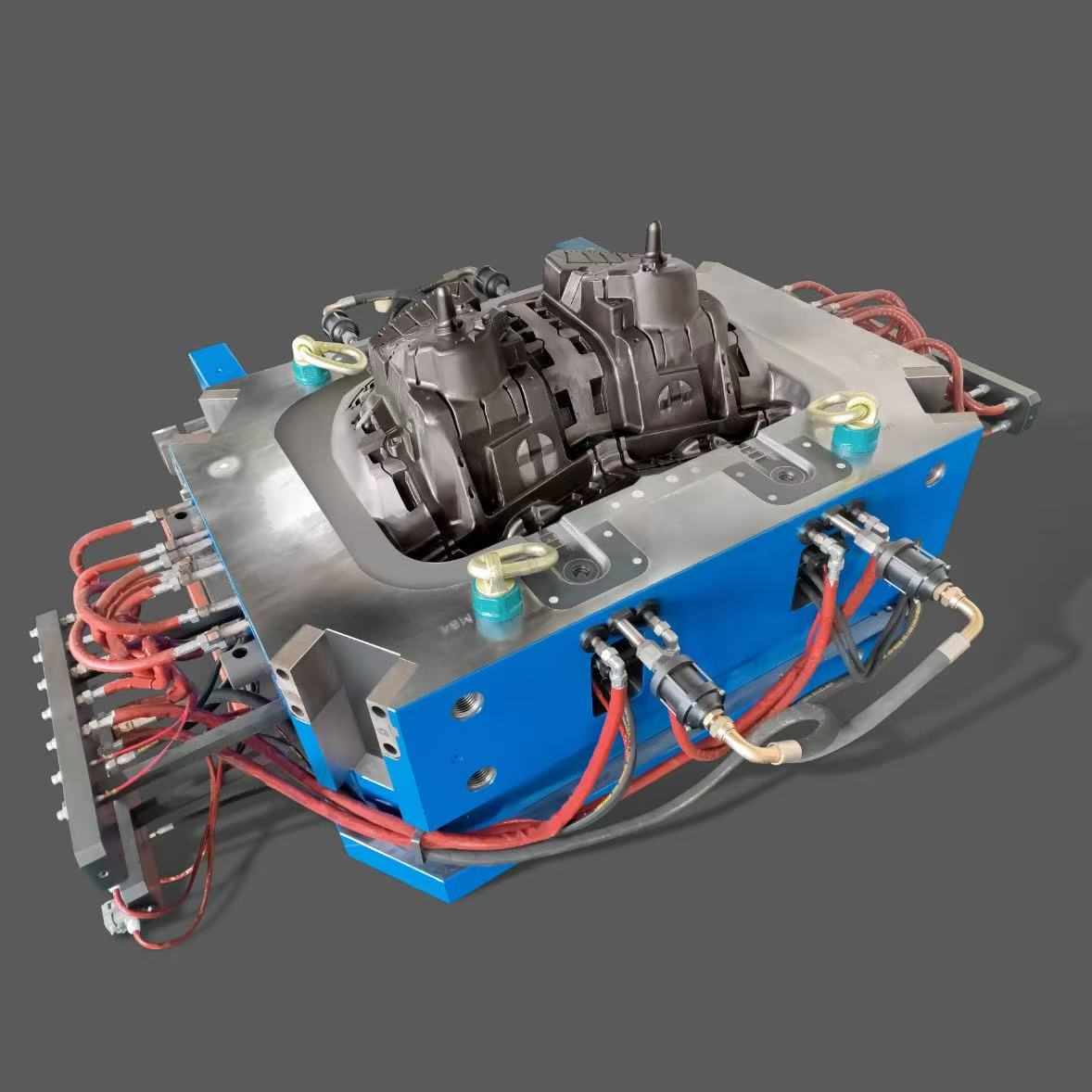

Standart bir basınçlı döküm kalıp kalıbı temel olarak iki önemli yarıdan oluşur: sabit kalıp (kapak kalıbı) ve hareketli kalıp (ejektör kalıbı). Sabit kalıp, basınçlı döküm makinesinin sabit plakası üzerine monte edilir ve erimiş metali sabit bir şekilde boşluğa yönlendirmek için yolluk, kapak sistemi ve soğutma kanallarını birleştirir. Makinenin hareketli plakasına bağlanan hareketli kalıp, işlem tamamlandıktan sonra katılaşmış dökümü dışarı iten ejektör sistemini (itici plakalar ve pimler dahil) içerir. Ek olarak, mekanik veya hidrolik olarak çalıştırılan çekirdek kızakları, alttan kesmelerin veya karmaşık boşlukların kalıptan çıkarılması için kullanılırken, taşma ve havalandırma sistemleri sıkışan gazları ve yabancı maddeleri gidererek döküm kalitesini garanti eder.
Basınçlı döküm basınçlı kalıplarının malzeme seçimi, dayanıklılıkları ve performansları açısından kritik öneme sahiptir. Çoğu kalıp, tekrarlanan döküm döngüleri sırasında aşırı sıcaklıklara, yüksek basınca ve mekanik aşınmaya dayanabilen H13 ve Anviloy 1150 gibi yüksek kaliteli takım çeliklerinden yapılır. Bu malzemeler, termal yorulma direncini ve boyutsal stabiliteyi arttırmak için sıkı bir ısıl işleme tabi tutulur ve bu, tek bir kalıbın, uygun şekilde muhafaza edildiğinde binlerce ila yüz binlerce döküm üretmesine olanak tanır. CrN veya AlCrN gibi yüzey kaplamaları genellikle aşınma ve korozyon direncini daha da artırmak için uygulanır.
Basınçlı döküm kalıpları, başta alüminyum, çinko, magnezyum ve bakır gibi demir dışı alaşımlar olmak üzere belirli döküm malzemelerine uyacak şekilde tasarlanmıştır. Örneğin, alüminyum basınçlı döküm kalıpları, alaşımın yüksek erime noktasını idare etmek için optimize edilmiş soğutma sistemleri gerektirirken, çinko alaşımlarına yönelik kalıplar, metalin düşük erime sıcaklığı nedeniyle daha basit yapıları benimseyebilir. Modern kalıp tasarımı aynı zamanda erimiş metal akışını, termal dağılımı ve potansiyel kusurları tahmin etmek için CAE simülasyon yazılımından da yararlanarak deneme yanılma sürelerini azaltır ve üretim verimliliğini optimize eder.
Akıllı üretimin gelişmesiyle birlikte basınçlı döküm kalıpları dijitalleşmeye ve kişiselleştirmeye doğru evriliyor. 3D baskı teknolojisi, karmaşık soğutma kanalları oluşturmak, sıcaklık kontrolünü iyileştirmek ve üretim döngülerini kısaltmak için kullanılıyor. Kalıplara yerleştirilmiş IoT sensörleri, sıcaklık ve basıncın gerçek zamanlı izlenmesini sağlayarak tahmine dayalı bakımı gerçekleştirir. Bu gelişmeler, basınçlı döküm kalıplarını daha verimli, hassas ve uygun maliyetli hale getirerek çeşitli endüstrilerde yüksek kaliteli, net şekle yakın bileşenlerin seri üretimini destekliyor.
